I. Upevnění kování
|
1) Typ S pro montáž kování na plastová okna |
pro upevnění výklopně otočných a zavíracích částí obvodového kování a ložisek do plastu, oceli a hliníku.
Výhody použití:
Úzké stoupání závitu zatlačuje materiál, který zůstává na okraji průchozího otvoru.
Tento průběh způsobuje prodloužení záběru závitu na dodatečné úchytné ploše v PVC. Díky tomuto je šroub "S" vhodný zejména pro použití v tenkostěnných PVC profilech. |
|
2) Typ S/Tg pro montáž kování na plastová okna |
pro upevnění výklopně otočných a zavíracích částí obvodového kování a ložisek do plastu, oceli a hliníku.
Výhody použití:
Vzhledem k částečnému závitu na dříku nedochází ke tření závitu o ozubenou tyč při otvírání, či zavírání. |
|
3) Typ Super E pro montáž kování na plastová okna |
pro upevnění výklopně otočných a zavíracích částí obvodového kování a ložisek do plastu, oceli a hliníku.
Výhody použití:
Geometrie hlavy přizpůsobena pro malá zahloubení v kování. |
|
4) Typ DSK pro montáž kování na plastová okna |
pro upevnění výklopně otočných a zavíracích částí obvodového kování a ložisek do plastu, oceli a hliníku.
Výhody použití:
Ideální spojovací element pro ruční montáž. Díky symetricky ustanoveným řezným hranám na špičce je umožněno lehké a kolmé zašroubování do PVC. |
|
5) Typ SD univerzální šrouby pro montáž kování na plastová okna |
pro upevnění výklopněotočných a zavíracích částí obvodového kování a ložisek do plastu, oceli do 1,5mm, hliníku do 2,2mm a extrudovaných PVC profilů.
Výhody použití:
Pro mnohostranné použití upevnění do PVC, ale i PVC - ocel; PVC - hliník. |
|
6) Typ ATS opravné šrouby pro plastová okna |
s dvoubřitou špičkou pro opravu upevnění šroubů průměrové řady 4,2, nebo pro upevnění dílů kování, které jsou extrémně zatěžovány.
Výhody použití:
Špička DSK umožňuje snadné a kolmé zašroubování do PVC, rozšířený závit umožňuje použití vyšší hodnoty upevňovací síly. |
|
7) Typ SUPER-DSK pro upevnění kování na dřevěná okna |
pro upevnění výklopně otočných a uzavíracích částí, obvodového kování a ložisek do dřevěných rámů.
Výhody použití:
Ideální spojovací element pro ruční montáž dřevěných oken. Dvojbřitá špička umožňuje přímé šroubování (bez předvrtání), odstraňuje riziko prasknutí dřeva. |
II. Upevnění kování a ocelové výztuhy
|
1) Typ FD1 pro upevnění ocel. výztuhy |
o tloušťce max. 2,5mm, která leží přímo na stěně PVC profilu. |
|
2) Typ FD11 pro upevnění ocel. výztuhy |
o tloušťce max. 2,5mm, která je opřena o distanční drážky PVC profilu. |
|
3) Typ FD2 pro upevnění ocel. nebo Al výztuhy |
o tloušťce max. 2,5mm, která leží přímo na stěně PVC profilu. |
|
4) Typ FD21 pro upevnění ocel. nebo Al výztuhy |
o tloušťce max. 2,5mm, která je opřena o distanční drážky PVC profilu. |
|
5) Typ FD 2 R - doplňková žebra na hlavě šroubu usnadňují zapuštění hlavy do PVC. |
|
|
6) Typ FD 21 R - doplňková žebra na hlavě šroubu usnadňují zapuštění hlavy do PVC. |
|
|
7) Typ FDM 1 s metrickým závitem |
pro upevnění výztuhy v silných a vícestěnových PVC profilech s výztuhou z oceli, nebo Al 1,5÷3,5mm. |
|
8) Typ FDM 2 s metrickým závitem |
pro upevnění kování a ocel. výztuhy v silných a vícestěnových PVC profilech s výztuhou z oceli nebo Al 1,5÷3,5mm. |
|
9) Typ FDM 2 F s metrickým závitem |
doplňkové fasety na hlavě šroubu zlepšují zapuštění hlavy do PVC. |
III. Rollo - šrouby / Montážní nástroj
|
1) Typ RD pro mechanické upevnění |
roletových vodících lišt, krycích a dopňkových profilů. |
|
2) Montážní nástroj RDM - pro rychlé umístění a racionální montáž RD šroubů. |
Výhody použití:
Jednoduchá manipulace, nastavitelnost pro každý profil, použitelné ve výrobě i na stavbě, žádné označování pozic šroubů, vyměnitelné rollo-vodící pouzdro. |
IV. Zvláštní šrouby
|
1) Typ SD/Tg |

pro přímé upevnění (bez předvrtání) rámového ložiska pro systém Trocal 900 a systém Thyssen. |
|
2) TYP SD/7,5 |
pro přímé upevnění zavíracích dílů a rámového ložiska pro systém Kömmerling. |
|
3) TYP M4 pro upevnění výztuhy |
o tloušťce 1,5÷4 mm. |
|
4) TYP S s cylindrickou hlavou |
univerzální použitelnost při montáži manžet na křídla, roletových schránek, obložení apod. |
|
5) TYP DSK-HT pro výrobu oken a dveří |
Zvláště vysoká únosnost předurčuje šrouby DSK k upevnění kování do dřeva, PVC, oceli nebo Al. |
|
6) Šrouby pro upevnění oliv M5 |
|
|
7) Frikční šrouby TYP FSHL |
|
|
8) Nerez šrouby na plech se šestihrannou hlavou a těsnící podložkou. |
|
Použití:
Montáž profilů přítlakem pomocí závitových šroubů, univerzální použití. |
|
9) TYP DG s cyl. hlavou a těsnící podložkou |
|
pro přímé upevňování (bez předvrtání) hliníkových systémových konstrukcí. |
|
10) TYP DG/Tg s cyl. hlavou a polyetylénovou podložkou. |
|
Použití:
Montáž profilů přítlakem nerezovými samovrtnými šrouby umožňuje spolehlivé a hospodárné upevnění.
Nastavený utahovací moment v závislosti na síle předpětí zaručuje jak požadovanou těsnost, tak i požadavky na statickou únosnost. |
|
11) Nerez TYP DG s cyl. hlavou |
|
pro přímé upevňování (bez předvrtání) hliníkových systémových konstrukcí. |
|
12) Nerez TYP DG/Tg se zapuštěnou hlavou. |
|
Použití:
pro upevnění sloupků a příčlí dovoluje, při využití šablony, přesné a jisté upevnění jednou pracovní operací. |
|
13) Nerez TYP FDS čočková hlava s nákružkem |
|
14) Nerez TYP FDS zapuštěná hlava. |
|
Použití:
Al plech tl. 2 mm = 3 mm průměru předvrtání
V průběhu formování otvoru nedochází ke ztrátě materiálu, ten zůstává v oblasti otvoru, nevznikají třísky.
V průchodu plechu vznikají 2÷3 úplné metrické závity, které umožňují vysoké tahové zatížení.
Následné zchlazení a smrštění v oblasti otvoru zabezpečí stabilní upevnění, které odolává otřesům a vibracím. |
V. Spojování profilů a sloupků
|
1) TYP MS - montážní šrouby |
ke spojování okenních a dveřních profilů s ocelovou výztuhou. Možnost dodání krytek v různých barvách RAL. |
|
2) TYP RS - opravné šrouby |
pro spojování PVC profilů a montáž oken a dveřních rámů v dřevěné špaletě. Možnost dodání krytek v různých barvách RAL. |
|
3) Patkové šrouby 7,5. |
|
|
4) Šrouby do plechu DIN 7982, 7981. |

|
|
5) Šrouby do dřevotřísky, do dřevotřísky s částečným závitem. |

|
VI. Montáž oken a dveří
|
1) TYP RA-P rámová kotva pro kotvení plastových a kovových rámů. |
|
TYP RA-H rámová kotva pro kotvení dřevěných rámů. |
Výhody použití:
| - |
Šroubové upevnění bez hmoždinky |
| - |
Spolehlivý přenos síly prostřednictvím TORX drážky |
| - |
Beznapěťová montáž (nevzniká radiál. síla) |
| - |
Možnost vysokého zatížení při malém předvrtacím otvoru |
| - |
Malá pracnost = vysoký výkon montáže |
| - |
Použitelnost pro všechny konstrukční materiály zdiva |
Obzvláště efektivní a rychlé kotvení do betonu. Pro šrouby RA-P v balení se šrouby bílé krytky, možnost dodání dalších RAL barev. |
|
2) TYP RA-J pro kotvení plastových, kovových a dřevěných rámů. |
|
TYP RA-U pro kotvení plastových rámů. |
Výhody použití:
Stejné jako u RA-P a RA-H. Typ RA-J umožňuje po zašroubování do zdiva a statickém zabezpečení rámu jeho pohyb v rozsahu délky bezzávitového pásma.
Po ustavení rámu do správné polohy se rám zafixuje v této poloze zašroubováním závitu šroubu do nosné části profilu. |
|
3) TYP MRD kovová rámová hmoždinka |
|
|
4) TYP FMS pro montáž oken a dveří. |
V kombinaci s plastovou hmoždinkou průměru 8 mm do zdiva, samostatně do dřeva. |
|
5) Parapetní šrouby |
pro montáž parapetů. Materiál A2 nerez, podložka polyetylen, závit Typ S. |
|
6) Krytkové šrouby |
pro montáž parapetů. Materiál cementovaná ocel, závit Typ S. |
VII. Montážní pomůcky
|
1) Montážní můstky |
|
Výhody:
Rychlá montáž, spolehlivá fixace rámu v průběhu montáže, snadná manipulace s rámem, montáž může provádět pouze 1 člověk i v případě většího rámu. |
|
2) Montážní svěrky |
Výhody:
Rychlá montáž, velmi přesné rychlé ustavení rámu do správné polohy.
  |
VIII. Příslušenství
|

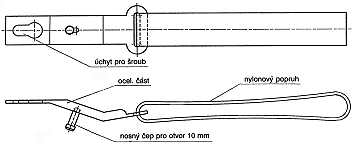

1) Popruhy pro přenos oken |
Únosnost : max. 80kg. |
|
2) Příklepový vrták SDS plus a speciální příklepový vrták SDS plus |
|
výhody speciálního vrtáku: vydrží o 50% déle než obvyklý vrták SDS plus, vrtá o 50% rychleji než obvyklý vrták SDS plus, kontakt s ocelovou armaturou není překážkou. |
|
3) Zvláštní vrták SDS plus |
|
Je určený pro vrtání otvorů v děrovaných cihlách. |
|
4) Bity |
|
Různé druhy bitů typu Philips a Torx. |
|
5) Krytky a zátky |
|
Různé druhy krytek a zátek. |
|
