6. Dr. HAHN
Dveřní závěsy pro plastové i hliníkové dveře, tepelně izolované dopisní vhozy, rozety pro cylindrické vložky,
automatické těsnící prahové systémy pro bezbariérové vstupy.
|
|
|
1) Dveřní závěsy pro plastové profily |
univerzální dveřní závěsy s vysokou únosností a širokým rozsahem seřiditelnosti. Standardní barevné provedení je barva bílá RAL 9016 a hnědá 8077.
Na zakázku je možné dodat i jiné barvy RAL. K závěsům se dodávají standardní nebo automatické tyčové šablony, případně vrtáky. |
Typ závěsu |
Způsob upevnění |
Rozsah přesazení |
Únosnost |
KT - S |
Přímé zašroubování |
15-20 mm |
Do 80 kg |
KT - K |
Přímé zašroubování |
14-19 mm |
Do 70 kg |
KT - KV |
Přímé zašroubování |
14-19 mm |
Do 70 kg |
KT - E |
Přímé zašroubování |
15-20 mm |
Do 100 kg |
KT - N6R |
Přímé zašroubování nebo příčné kolíky |
13-18, 15-20, 18-23 mm |
Do 120 kg |
KT - V6R |
Přímé zašroubování nebo příčné kolíky |
15-20, 18-23 mm |
Do 120 kg |
|
|
2) Dveřní závěsy pro hliníkové profily |
univerzální dveřní závěsy s vysokou únosností a širokým rozsahem seřiditelnosti. Standardní barevné provedení je stříbrný elox EV1, bílá RAL 9010 a tmavý bronz.
Na zakázku je možné vyrobit závěsy i v jiné barvě RAL. V případě potřeby je možné dodat speciální závěsy (závěsy pro plošně přesazené dveře, závěsy pro konstrukce
s rohovou stojinou, závěsy v antikorozním provedení, závěsy pro skládací dveře, závěsy pro tenkostěnné profily) nebo doplňky zvyšující bezpečnost dveří proti vloupání.
K závěsům se dodávají standardní nebo rychloupínací šablony, případně vrtáky, záhlubníky a montážní přípravky. |
Typ závěsu |
Rozteče upevňovacích šroubů |
Počet dílů závěsu |
Únosnost |

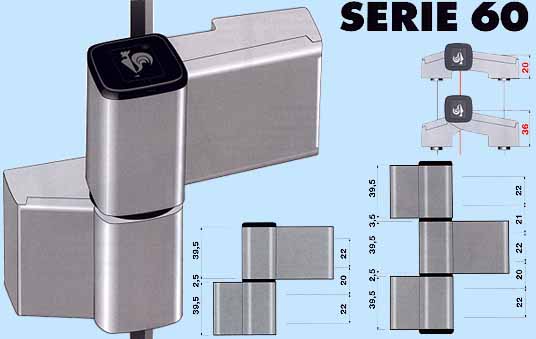

SERIE 60 |
59; 62,5; 67; 70,5; 74,5; 78; 84; 89; 92; 97; 99,5; 104,5mm |
2 nebo 3 |
Do 140 kg |
TÜRBAND 3 |
62,5; 65; 83; 86; 91,5; 104mm |
2 nebo 3 |
Do 180 kg |
|
|

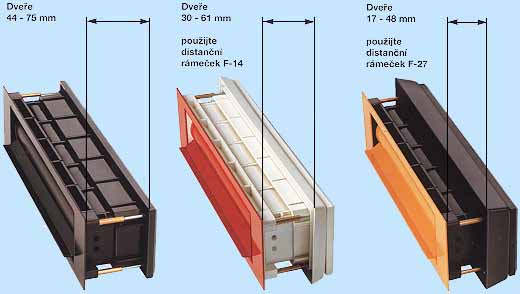

3) Tepelně izolované vhozy na dopisy WD |
univerzální vhoz tvaru válce s průchozím otvorem, který díky silikonovému těsnění, nerezovým pružinám a použití plastových dílů nejen dokonale tepelně izoluje,
ale zabraňuje také pronikání prachu a průvanu do místnosti. Při použití distančních rámečků je možné dopisní vhoz osadit na dveře tloušťky 30 - 61mm
(rámeček 14mm) nebo na dveře tloušťky 17 - 48mm (rámeček 27mm). Standardní barevné provedení je stříbrný elox EV1, bílá RAL 9010 nebo RAL 9016, zlatý elox EV3 (leštěný a neleštěný)
a tmavý bronz. Na zakázku je možné vyrobit vhozy i v jiné barvě RAL. |
Typ vhozu |
Velikost výřezu ve dveřích |
Barva šachty |
Velikost rámečku |
310 x 80 mm |
300 x 70 mm |
Bílá nebo černá |
14 nebo 27 mm |
400 x 80 mm |
389 x 70 mm |
Bílá nebo černá |
14 nebo 27 mm |
|
|
|

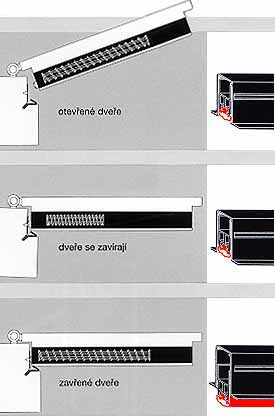

4) Automatické dveřní těsnění |

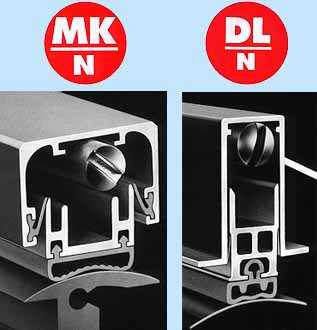

univerzální systém pro těsnění vchodových i vnitřních dveří. Pro dřevěné dveře je určený typ DL-N a pro plastové a kovové dveře je určený typ MK-N.
Dveřní těsnění zabraňuje tepelným ztrátám a působí proti vnikání prachu, hluku a průvanu do místnosti. Výška zdvihu je u typu DL-N 20mm a u typu MK-N 15mm.
Profil se řeže podle velikosti dveří na míru. |
Typ těsnění |
Standardní délka |
Způsob ovládání |
DL-N |
709, 834, 959, 1084, 1209, 1350, 1500 mm |
jednostranné |
1209, 1350, 1500 mm |
oboustranné |
DL-N |
709, 834, 959, 1084, 1209, 1350, 1500 mm |
jednostranné |
1209, 1350, 1500 mm |
oboustranné |
|
![](Img/h6.jpg)
|
slouží k překrytí otvoru kolem cylindrické vložky a zároveň znesnadňují jejich rozlomení. Vyrábí se v tloušťkách 5,7; 10 a 14mm ve standardních barvách
stříbrný elox EV1, bílá RAL 9010 a tmavý bronz.
|
|
